Система сервопривода AC вектора 2000rpm для металла формируя машину
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Vector |
| Сертификация: | CE |
| Номер модели: | VEC-VC-01233H-M-E/130ME-00320A33-MF2M |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | USD 300-450 / kit |
| Упаковывая детали: | 280*208*78mm |
| Время доставки: | 3-5 дней работы |
| Условия оплаты: | T/T, западное соединение, L/C |
| Поставка способности: | 500 наборов/месяц |
|
Подробная информация |
|||
| Напряжение тока: | 380V | Сила: | 3КВ |
|---|---|---|---|
| Расклассифицированное течение: | 12А | Проектная скорость: | 2000 рпм |
| Расклассифицированное Torgue: | 14.3N.m | Участок: | Участок 3 |
| Размер фланца мотора: | 130mm | Комуникационные протоколы: | Modbus/CANopen/EtherCAT |
| модель: | VEC-VC-01233H-M-E/130ME-00320A33-MF2M | применение: | металл формируя машину |
| Высокий свет: | система сервопривода AC 380V,система сервопривода AC 2000rpm,система servocontrol 2000rpm |
||
Характер продукции

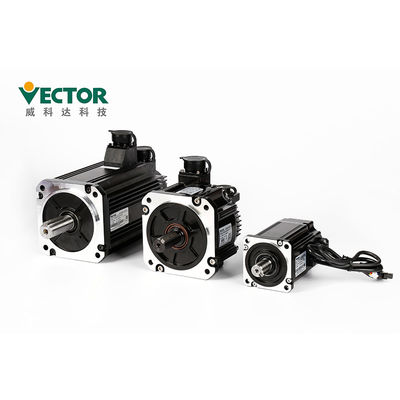

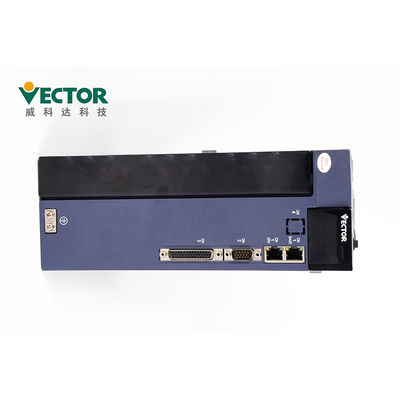

набор системы сервопривода привода мотора сервопривода AC 3kw 2000rpm абсолютный для металла формируя машину
Абсолютный набор системы сервопривода
Мощьности импульса 380V 3KW
Трехфазный с ИМПом ульс 2500 дифференциальным + кодировщик Hall;
Тип протокола Modbus/CANopen/EtherCAT Commucation
Описание продуктов
| Продукты | Абсолютный набор системы сервопривода |
| Бренд | Вектор |
| Модель нет. | VEC-VC-01233H-M-E/130ME-00320A33-MF2M |
| Сила | 3KW |
| Напряжение тока | 380V |
| Участок | Трехфазный |
| Проектная скорость | 2000 rpm |
| Расклассифицированное течение | 12A |
| Расклассифицированное Torgue | 14.3N.m |
| Комуникационные протоколы | Modbus/CANopen/EtherCAT |
| Напряжение тока | Режим контроля | Однофазное/трехфазное контролируемое полно выпрямление Модуляция SVPWM |
| Кодировщик | Обратная связь кодировщика | ИМП ульс 2500 дифференциальный + кодировщик Hall; ИМП ульс 2500 дифференциальный; кодировщик 17bit Tamagawa абсолютный; кодировщик 23bit Tamagawa абсолютный; кодировщик 24bit Nikon абсолютный; |
| Входной сигнал команды ИМПа ульс | Тип ИМПа ульс | Дифференциальный входной сигнал, открытый сборник |
| Диапазон изменения частот | Дифференциальный входной сигнал: 0-500kHz, ширина ИМПа ульс более большая чем 1us Открытый сборник: 0-300kHz, ширина ИМПа ульс более большая чем 2.5us |
|
| Режим ИМПа ульс | ИМП ульс + направление; Положительные величины AB; CW+CCW; | |
| Ввод аналога | Ряд напряжения тока | -10V к 10V |
| Входное комплексное сопротивление | 10kΩ | |
| Максимальная частота | 1.5kHz | |
| Тип интерфейса DI/DO | NPN/PNP | |
| Тип комуникационного протокола | Modbus/CANopen/EtherCAT | |
Детали о приводе сервопривода, как выбрать модель привода сервопривода и сделать установку?

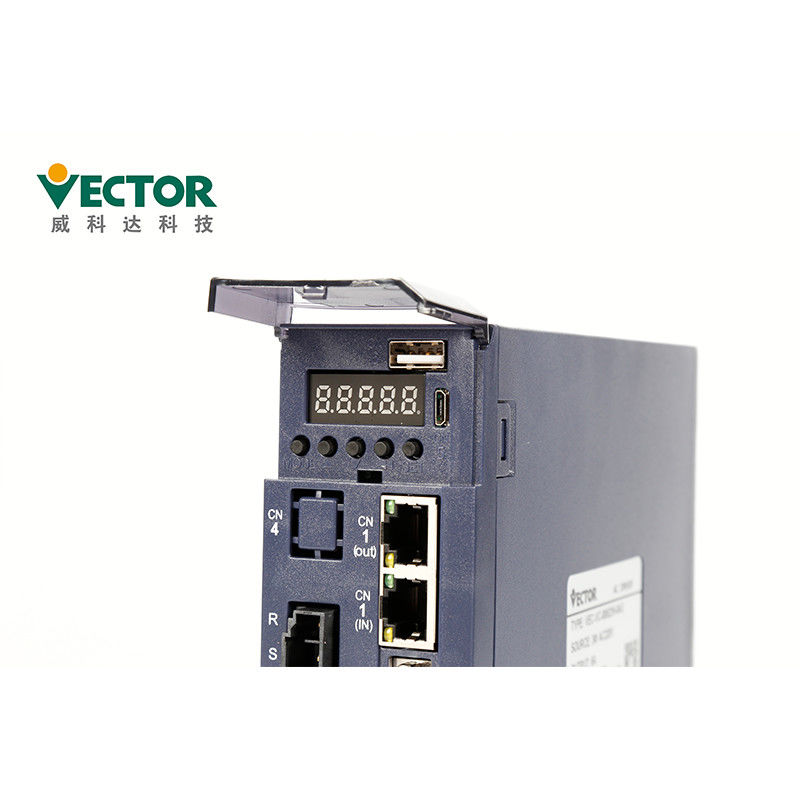

Панель содержит 8 кнопок и 5 цифровых трубок.
Только 5 8 кнопок можно использовать, и оставаясь 3 кнопки сдержанной.
Общие функции 5 кнопок показаны в таблице ниже.
| Ключевое имя | Ключевая функция |
| PAR/ALM | переключатель режима, возвращение в предыдущее меню |
| ▲(добавьте) | значение бита роста проблескивая трубки СИД цифровой |
| ▼(декабрь) | Уменьшите проблескивая значение числа трубки СИД цифровой |
| STOP/RST | Двигает моргать трубку СИД к левой стороне; проверяет верхнее значение данных более долго чем 5 битов; Возврат недостатка; исполните функцию Fn |
| RD/WT | прочитанный, что/написало значения параметра; войдите страницу fn |
Установка:
●Установите водителя на сухую и крепкую платформу. Поддерживайте хорошую вентиляцию и
тепловыделение во время установки и поддерживать хорошее зазмеление.
●Пожалуйста установите в определенное направление для избежания неисправности.
●При установке, пожалуйста обеспечьте что водитель сервопривода сдержан на определенный
расстояние от внутренней поверхности шкафа и других машин, в противном случае оно может причинить огонь или неисправность.
| Установка Окружающая среда Требования |
Атмосферное давление | 86~106kPa |
| Влажность Mbient | 0~55℃ | |
| Температура окружающей среды | 0~90%RH | |
| Оценка IP | IP20 | |
| Вибрация | 0~4.9m/s^2 |
Аксессуары:
| Вспомогательное имя | Изображение | ||
| Части Satandard запасные | Терминал силы | |
Приспособьтесь к E1, приводу структуры E2 |
| Штепсельная вилка кодировщика Cn3 | Штепсельная вилка кодировщика на стороне водителя | ||
| Штепсельная вилка терминала контроля Cn4 | Терминалы сигнала вход-выхода, проводка потребителя | ||
| Линия соединения кодировщика | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия электропередач | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия контроля привода | Соедините и отрегулируйте программное обеспечение для обновления дистанционного контроля и микропрограммных обеспечений | ||
| Покупать запасные части | USB к кабелю переходника RS232 | При необходимости, приобретение собственной личности | |
| Линия связи локальных сетей | При необходимости, приобретение собственной личности |
Упаковка:
| Пакуя детали привода сервопривода | |||||
| Продукты | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Размер | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Пакуя детали регулятора движения | |||||
| Продукты | Движение VA | Расширение VA | Движение VE | Расширение VE (32) | Расширение VE (76) |
| Ctn. Размер | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Срок поставки и путь доставки
| Количество | 1-5 наборов | 50-100 наборов | 200-500 наборов |
| Срок поставки | В течение 3 дней | 5-10 дней | 15-25 дней |
1. Для небольшого заказа мы всегда можем доставка вне не позднее 1 неделя.
2. Наши продукты можно shippied через воздух, землю или море.
Cetificates:
1. CE (норма бесопасности ЕС);
2. IEC/EN61800-5-1: 2007 (требования к безопасности для электрического, восходящего потока теплого воздуха и энергии в разделе 5-1
система водителя переменной скорости электрическая), соответствие к национальному стандарту GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (электромагнитная совместимость части 3 системы водителя управления скоростью электрическая
стандарты и свои специфические методы теста), соответствие к национальному стандарту GB12668.3-2012.
