управляющее устройство сервопривода 7.5kw AC380V для радиотехнической аппаратуры 3C
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Vector |
| Сертификация: | CE |
| Номер модели: | VEC-VC-02733HC-M-E/180ME-7R515A33-MF2C |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | USD 300-450 / kit |
| Упаковывая детали: | 280*208*78mm |
| Время доставки: | 3-5 дней работы |
| Условия оплаты: | T/T, западное соединение, L/C |
| Поставка способности: | 500 наборов/месяц |
|
Подробная информация |
|||
| Напряжение тока: | 380V | Сила: | 1.3кв |
|---|---|---|---|
| Расклассифицированное течение: | 3А | Проектная скорость: | 2500 RPM |
| Расклассифицированное Torgue: | 5 N.m | Участок: | Участок 3 |
| Размер фланца мотора: | 130mm | Комуникационные протоколы: | Modbus/CANopen/EtherCAT |
| модель: | VEC-VC-02733HC-M-E/180ME-7R515A33-MF2C | применение: | радиотехническая аппаратура 3C |
| Высокий свет: | Управляющее устройство сервопривода AC380V,управляющее устройство сервопривода 7.5kw |
||
Характер продукции
Внутренняя планируя сыстема драйва сервопривода AC положения 7.5kw 380V для радиотехнической аппаратуры 3C
Техник вектора. Фокус на системе сервопривода на больше чем 17 лет. Фокусировать на продуктах промышленной автоматизации
с независимыми правами интеллектуальной собственности, мы расположены для служения изготовителей оборудования верхнего сегмента
и обеспечьте общие решения для клиентов в сегментах рынка. Стать поставщиком мира ведущим
продукты и решения промышленной автоматизации. Независимо начатые продукты включают привод сервопривода, движение
регулятор, интерфейс человеческ-машины, мотор сервопривода, etc.,
Описание продуктов
| Продукты | сыстема драйва сервопривода AC 7.5kw 380V |
| Бренд | Вектор |
| Модель нет. | VEC-VC-02733HC-M-E/180ME-7R515A33-MF2C |
| Сила | 7.5KW |
| Напряжение тока | 380V |
| Участок | Трехфазный |
| Проектная скорость | 1500 rpm |
| Расклассифицированное течение | 27.6A |
| Расклассифицированное Torgue | 48 N.m |
| Комуникационные протоколы | Modbus/CANopen/EtherCAT |
| Напряжение тока | Режим контроля | Однофазное/трехфазное контролируемое полно выпрямление Модуляция SVPWM |
| Кодировщик | Обратная связь кодировщика | ИМП ульс 2500 дифференциальный + кодировщик Hall; ИМП ульс 2500 дифференциальный; кодировщик 17bit Tamagawa абсолютный; кодировщик 23bit Tamagawa абсолютный; кодировщик 24bit Nikon абсолютный; |
| Входной сигнал команды ИМПа ульс | Тип ИМПа ульс | Дифференциальный входной сигнал, открытый сборник |
| Диапазон изменения частот | Дифференциальный входной сигнал: 0-500kHz, ширина ИМПа ульс более большая чем 1us Открытый сборник: 0-300kHz, ширина ИМПа ульс более большая чем 2.5us |
|
| Режим ИМПа ульс | ИМП ульс + направление; Положительные величины AB; CW+CCW; | |
| Ввод аналога | Ряд напряжения тока | -10V к 10V |
| Входное комплексное сопротивление | 10kΩ | |
| Максимальная частота | 1.5kHz | |
| Тип интерфейса DI/DO | NPN/PNP | |
| Сообщение | Modbus/CANopen/EtherCAT | |
| Режим положения | Метод ввода команды | Команда ИМПа ульс Внутреннее планируя положение план позицией цели, скоростью, ускорением и торможением время кривая скорости трапецоидальная кривая скорости кубическая абсолют /относительный режим команды |
| Режим инструкции приглаживая | Низкопроходный фильтровать/медианный фильтровать | |
| Электронный коэффициент шестерни | N/M; (M=1~2147483647, N=1~2147483647) | |
| Предел вращающего момента | Предел внутреннего момента/сетноой-аналогов предел вращающего момента | |
| Компенсация Feedforward | Feedforward скорости/Feedforward вращающего момента | |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Режим Contol скорости | Тип входного сигнала команды | Частота ИМПа ульс/аналог/внутренняя планируя скорость |
| Ряд управления скоростью | скорость 1~max | |
| Ширина полосы частот | 1kHz | |
| Предел вращающего момента | Предел внутреннего момента/сетноой-аналогов предел вращающего момента | |
| Режим инструкции приглаживая | Низкопроходный фильтровать/медианный фильтровать | |
| Компенсация Feedforward | Feedforward вращающего момента | |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Режим контроля вращающего момента | Тип входного сигнала команды | Ссылка внутреннего момента/вращающий момент сетноого-аналогов контроля |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Ограничение в скорости | Внутреннее ограничение в скорости/сетноое-аналогов ограничение в скорости | |

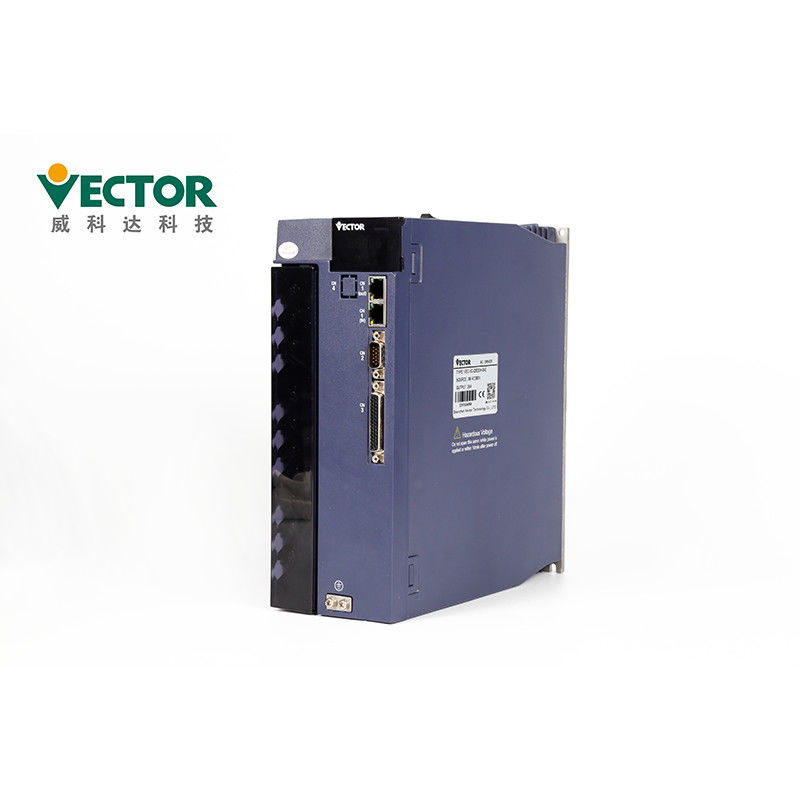

Детали о приводе сервопривода, как выбрать модель привода сервопривода и сделать установку?
| Ключевое имя | Ключевая функция |
| Режим | переключатель режима, возвращение в предыдущее меню |
| ▲(добавьте) | значение бита роста проблескивая трубки СИД цифровой |
| ▼(декабрь) | Уменьшите проблескивая значение числа трубки СИД цифровой |
| ◄◄ (перенос) | Двигает моргать трубку СИД к левой стороне; проверяет верхнее значение данных более долго чем 5 битов; Возврат недостатка; исполните функцию Fn |
| УСТАНОВИТЕ | прочитанный, что/написало значения параметра |
●Установите водителя на сухую и крепкую платформу. Поддерживайте хорошую вентиляцию и
тепловыделение во время установки и поддерживать хорошее зазмеление.
●Пожалуйста установите в определенное направление для избежания неисправности.
●При установке, пожалуйста обеспечьте что водитель сервопривода сдержан на определенный
расстояние от внутренней поверхности шкафа и других машин, в противном случае оно может причинить огонь или неисправность.
●При установке, не преградите порты всасывания и вытыхания, и не позвольте чужим объектам внутри
продукт, который нужно войти в, в противном случае оно может причинить неисправность или огонь должные к стареть внутренних компонентов.
●Не установите тяжелые объекты на или под этом продукте по мере того как это может привести в ушибе.
●Пожалуйста установите в следующую окружающую среду:
1.places без сразу солнечного света;
2.Locations где температура окружающей среды в границах 0 ° c к 55 c °;
влажность 3.Relative в границах 0% к 95%, и отсутствие конденсация;
4.Locations свободное капелек воды, паров, пыли и маслообразной пыли;
5.Locations где никакой прибор высокой жары;
6.Non-corrosive, огнеопасный газ и жидкостные места;
7.It не легко для того чтобы брызнуть воду, масло и медицину;
8.places которые не подвергаются действию радиоактивной радиации;
9.Strong и свободные от вибраци места;
10.Locations где никакое электромагнитное взаимодействие шума.
| Установка Окружающая среда Требования |
Атмосферное давление | 86~106kPa |
| Влажность Mbient | 0~55℃ | |
| Температура окружающей среды | 0~90%RH | |
| Оценка IP | IP20 | |
| Вибрация | 0~4.9m/s^2 |

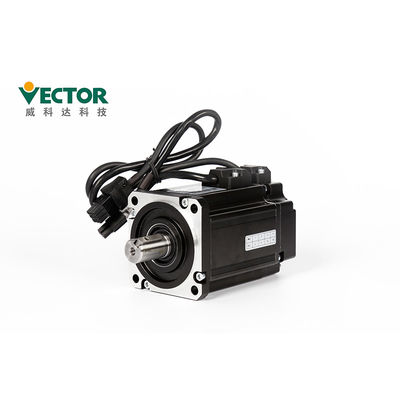

Описание мотора сервопривода - как выбрать мотор сервопривода
Срок поставки и путь доставки
| Количество | 1-5 наборов | 50-100 наборов | 200-500 наборов |
| Срок поставки | В течение 3 дней | 5-10 дней | 15-25 дней |
1. Для небольшого заказа мы всегда можем доставка вне не позднее 1 неделя.
2. Наши продукты можно shippied через воздух, землю или море.
