Система управления короткозамкнутого витка мотора сервопривода 2.6KW для оборудования автоматизации
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Vector |
| Сертификация: | CE |
| Номер модели: | VEC-VC-00733HC-M-E/130MB-2R625A33F-MF2 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | To Be Discussed |
| Упаковывая детали: | 375*290*155mm, 280*208*112mm |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | L/C, T/T, западное соединение |
| Поставка способности: | 500-1000 наборов /Month |
|
Подробная информация |
|||
| Участок: | Трехфазный | Напряжение тока: | 380V |
|---|---|---|---|
| модель: | VEC-VC-00733HC-M-E/130MB-2R625A33F-MF2 | Использование: | Машина упаковки |
| Certifictaes: | CE | КОДИРОВЩИК: | Кодировщик 17 битов абсолютный |
| Комуникационные протоколы: | Modbus/CANopen/EtherCAT | Сила: | 2.6кв |
| Выделить: | Система управления короткозамкнутого витка мотора сервопривода 2.6KW,Система управления короткозамкнутого витка мотора сервопривода,Набор Stepper мотора короткозамкнутого витка 2.6KW |
||
Характер продукции
Трехфазный водитель сервопривода набора Stepper мотора короткозамкнутого витка 380VAC для оборудования автоматизации
Водитель сервопривода набора Stepper мотора короткозамкнутого витка
Мощьности импульса 2.6KW
Трехфазное 380V
Modbus/CanOpen/EtherCAT
Режим контроля положения/скорости/вращающего момента
кодировщик 17bit Tamagawa абсолютный;
Характеристик продукта
| Название продукта | Водитель сервопривода набора Stepper мотора короткозамкнутого витка |
| Бренд | Вектор |
| Модель нет. | VEC-VC-00733HC-M-E/130MB-2R625A33F-MF2 |
| Power4 | 2.6KW |
| Напряжение тока | 380V |
| Участок | Трехфазный |
| Расклассифицированное течение | |
| Комуникационные протоколы | Modbus/CANopen/EtherCAT |
| Кодировщик | 17/23 кодировщиков Tamagawa бита абсолютных |
| Режим положения | Метод ввода команды | Команда ИМПа ульс Внутреннее планируя положение план позицией цели, скоростью, ускорением и торможением время кривая скорости трапецоидальная кривая скорости кубическая абсолют /относительный режим команды |
| Режим инструкции приглаживая | Низкопроходный фильтровать/медианный фильтровать | |
| Электронный коэффициент шестерни | N/M; (M=1~2147483647, N=1~2147483647) | |
| Предел вращающего момента | Предел внутреннего момента/сетноой-аналогов предел вращающего момента | |
| Компенсация Feedforward | Feedforward скорости/Feedforward вращающего момента | |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Режим Contol скорости | Тип входного сигнала команды | Частота ИМПа ульс/аналог/внутренняя планируя скорость |
| Ряд управления скоростью | скорость 1~max | |
| Ширина полосы частот | 1kHz | |
| Предел вращающего момента | Предел внутреннего момента/сетноой-аналогов предел вращающего момента | |
| Режим инструкции приглаживая | Низкопроходный фильтровать/медианный фильтровать | |
| Компенсация Feedforward | Feedforward вращающего момента | |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Режим контроля вращающего момента | Тип входного сигнала команды | Ссылка внутреннего момента/вращающий момент сетноого-аналогов контроля |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Ограничение в скорости | Внутреннее ограничение в скорости/сетноое-аналогов ограничение в скорости |
| Ключевое имя | Ключевая функция |
| Режим | переключатель режима, возвращение в предыдущее меню |
| ▲(добавьте) | значение бита роста проблескивая трубки СИД цифровой |
| ▼(декабрь) | Уменьшите проблескивая значение числа трубки СИД цифровой |
| ◄◄ (перенос) | Двигает моргать трубку СИД к левой стороне; проверяет верхнее значение данных более долго чем 5 битов; Возврат недостатка; исполните функцию Fn |
| УСТАНОВИТЕ | прочитанный, что/написало значения параметра |

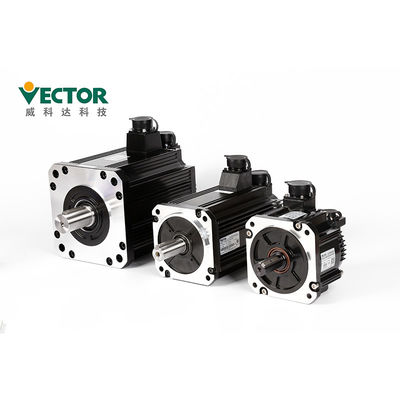

Мотор сервопривода:
Установка:
●Установите водителя на сухую и крепкую платформу. Поддерживайте хорошую вентиляцию и
тепловыделение во время установки и поддерживать хорошее зазмеление.
●Пожалуйста установите в определенное направление для избежания неисправности.
●При установке, пожалуйста обеспечьте что водитель сервопривода сдержан на определенный
расстояние от внутренней поверхности шкафа и других машин, в противном случае оно может причинить огонь или неисправность.
●При установке, не преградите порты всасывания и вытыхания, и не позвольте чужим объектам внутри
продукт, который нужно войти в, в противном случае оно может причинить неисправность или огонь должные к стареть внутренних компонентов.
●Не установите тяжелые объекты на или под этом продукте по мере того как это может привести в ушибе.
●Пожалуйста установите в следующую окружающую среду:
1.places без сразу солнечного света;
2.Locations где температура окружающей среды в границах 0 ° c к 55 c °;
влажность 3.Relative в границах 0% к 95%, и отсутствие конденсация;
4.Locations свободное капелек воды, паров, пыли и маслообразной пыли;
5.Locations где никакой прибор высокой жары;
6.Non-corrosive, огнеопасный газ и жидкостные места;
7.It не легко для того чтобы брызнуть воду, масло и медицину;
8.places которые не подвергаются действию радиоактивной радиации;
9.Strong и свободные от вибраци места;
10.Locations где никакое электромагнитное взаимодействие шума.
| Установка Окружающая среда Требования |
Атмосферное давление | 86~106kPa |
| Влажность Mbient | 0~55℃ | |
| Температура окружающей среды | 0~90%RH | |
| Оценка IP | IP20 | |
| Вибрация | 0~4.9m/s^2 |
Упаковка и грузить
| Пакуя детали привода сервопривода | |||||
| Продукты | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Размер | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Пакуя детали регулятора движения | |||||
| Продукты | Движение VA | Расширение VA | Движение VE | Расширение VE (32) | Расширение VE (76) |
| Ctn. Размер | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Срок поставки
| Количество | 1-5 наборов | 50-100 наборов | 200-500 наборов |
| Срок поставки | В течение 3 дней | 5-10 дней | 15-25 дней |
1. Для небольшого заказа мы всегда можем доставка вне не позднее 1 неделя.
2. Наши продукты можно shippied через воздух, землю или море.
Аксессуары
| Вспомогательное имя | Изображение | ||
| Части Satandard запасные | Терминал силы | |
Приспособьтесь к E1, приводу структуры E2 |
| Штепсельная вилка кодировщика Cn3 | Штепсельная вилка кодировщика на стороне водителя | ||
| Штепсельная вилка терминала контроля Cn4 | Терминалы сигнала вход-выхода, проводка потребителя | ||
| Линия соединения кодировщика | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия электропередач | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия контроля привода | Соедините и отрегулируйте программное обеспечение для обновления дистанционного контроля и микропрограммных обеспечений | ||
| Покупать запасные части | USB к кабелю переходника RS232 | При необходимости, приобретение собственной личности | |
| Линия связи локальных сетей | При необходимости, приобретение собственной личности |
Сертификаты CE
1. CE (норма бесопасности ЕС);
2. IEC/EN61800-5-1: 2007 (требования к безопасности для электрического, восходящего потока теплого воздуха и энергии в разделе 5-1
система водителя переменной скорости электрическая), соответствие к национальному стандарту GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (электромагнитная совместимость части 3 системы водителя управления скоростью электрическая
стандарты и свои специфические методы теста), соответствие к национальному стандарту GB12668.3-2012.
