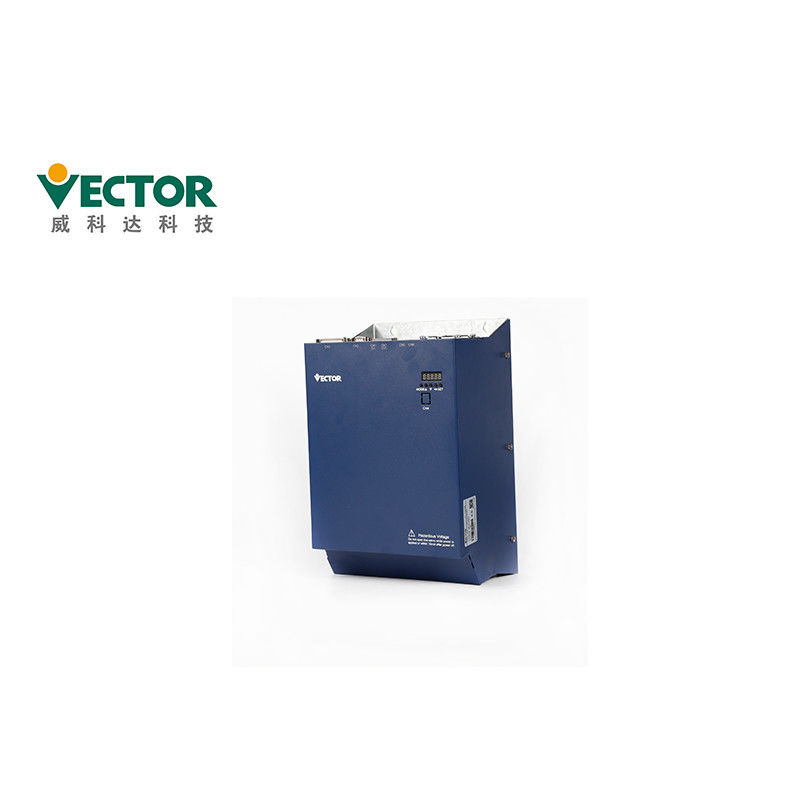

Система servocontrol AC 1KW 2000rpm с ИМПом ульс 2500 дифференциальным
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Vector |
| Сертификация: | CE |
| Номер модели: | VEC-VC-00623H-M-E/130ME-00120A23-MF2M |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | USD 300-450 / kit |
| Упаковывая детали: | 280*208*78mm |
| Время доставки: | 3-5 дней работы |
| Условия оплаты: | T/T, западное соединение, L/C |
| Поставка способности: | 500 наборов/месяц |
|
Подробная информация |
|||
| Напряжение тока: | 220V | Сила: | 1KW |
|---|---|---|---|
| Расклассифицированное течение: | 6А | Проектная скорость: | 2000 рпм |
| Расклассифицированное Torgue: | 4.77N.m | Участок: | Участок 3 |
| Размер фланца мотора: | 130mm | Комуникационные протоколы: | Modbus/CANopen/EtherCAT |
| модель: | VEC-VC-00623H-M-E/130ME-00120A23-MF2M | применение: | Автоматическая машина упаковки |
| Выделить: | Система servocontrol AC 1KW,система servocontrol AC 2000rpm |
||
Характер продукции
Система сервопривода привода мотора сервопривода 1KW 2000rpm для автоматической пакуя машины
Система сервопривода для автоматической пакуя машины
Мощьности импульса 220V 1KW
Трехфазный с ИМПом ульс 2500 дифференциальным + кодировщик Hall;
Тип протокола Modbus/CANopen/EtherCAT Commucation
Описание продуктов
| Продукты | Абсолютный набор системы сервопривода |
| Бренд | Вектор |
| Модель нет. | VEC-VC-00623H-M-E/130ME-00120A23-MF2M |
| Сила | 1KW |
| Напряжение тока | 220V |
| Участок | Трехфазный |
| Проектная скорость | 2000 rpm |
| Расклассифицированное течение | 6A |
| Расклассифицированное Torgue | 4.77N.m |
| Комуникационные протоколы | Modbus/CANopen/EtherCAT |
| Напряжение тока | Режим контроля | Однофазное/трехфазное контролируемое полно выпрямление Модуляция SVPWM |
| Кодировщик | Обратная связь кодировщика | ИМП ульс 2500 дифференциальный + кодировщик Hall; ИМП ульс 2500 дифференциальный; кодировщик 17bit Tamagawa абсолютный; кодировщик 23bit Tamagawa абсолютный; кодировщик 24bit Nikon абсолютный; |
| Входной сигнал команды ИМПа ульс | Тип ИМПа ульс | Дифференциальный входной сигнал, открытый сборник |
| Диапазон изменения частот | Дифференциальный входной сигнал: 0-500kHz, ширина ИМПа ульс более большая чем 1us Открытый сборник: 0-300kHz, ширина ИМПа ульс более большая чем 2.5us |
|
| Режим ИМПа ульс | ИМП ульс + направление; Положительные величины AB; CW+CCW; | |
| Ввод аналога | Ряд напряжения тока | -10V к 10V |
| Входное комплексное сопротивление | 10kΩ | |
| Максимальная частота | 1.5kHz | |
| Тип интерфейса DI/DO | NPN/PNP | |
| Тип комуникационного протокола | Modbus/CANopen/EtherCAT | |
| Цифровой входной сигнал | Включите привод, переустановленный привод, переключатель команды A/B вращающего момента, обратный команды вращающего момента Позвольте, передний переключатель предела A/B вращающего момента, отрицательный переключатель предела A/B вращающего момента, вперед Ограничение в скорости переключатель /B, отрицательный переключатель ограничения в скорости A/B, передний jog, обратный jog, скорость обратный команды позволяет, основной переключатель источника A/B скорости, стоп скорости позволяет, ясное положение отсчет, режим скорости вычеркивает зафиксированный, выбор 0 скорости мульти-скорости, выбор скорости мульти-скорости 1, выбор 2 скорости мульти-скорости, выбор 3 скорости мульти-скорости, команда положения запрещенный, обратный команды положения, команда ИМПа ульс запретило, электронный коэффициент шестерни переключатель 1, ясность ошибки положения, возвращение до нул, положение мульти-этапа пуска, выбор 0 положения мульти-этапа, выбор 1 положения мульти-этапа, мульти-этап выбор 2 положения, выбор 3 положения мульти-этапа, направление положения мульти-этапа выбор, нул входных сигналов переключателя начала возвращения, xy ИМП ульс и внутреннее планирование положения переключение, переключатель режима контроля 0, переключатель режима контроля 1, позволяет прервать фиксированную длину входной сигнал, отменить для того чтобы прервать фиксированную длину, длину прерывания пуска фиксированную, сперва набор второго набора переключатель увеличения, переустановленный недостаток, положительный переключатель предела в режиме положения, обратный переключатель предела внутри режим режима, открытых и короткозамкнутого витка положения полностью короткозамкнутого витка, электронный переключатель коэффициента шестерни 2, мотор перегревают входной сигнал, входной сигнал аварийной остановки, внутренний пуск ясный, внутренний набор пуска, внутренний встречный счетный импульс, внутренний счетчик ясный, режим режима UPDOWN скорости ВВЕРХ сигнал, режим режима UPDOWN скорости ВНИЗ С сигнала, коррекции смещения AI нул автоматической. |
|
| Цифровой данное | Водитель позволил, прибытие скорости, снижение скорости, рост скорости, нул скоростей, скорость сверх предел, переднее вращение, обратное вращение, выход недостатка, переднее ограничение в скорости в режиме вращающего момента, завершен режим вращающего момента в отрицательном ограничении в скорости, в режиме вращающего момента, располагать, завершен располагать близко к выходу, нул возвращений, ошибка положения тоже большой, выход прерван фиксированной длиной, выход предела программного обеспечения выход, выход тормоза команда входного сигнала действителен, часто, всегда ДАЛЬШЕ, выход предела вращающего момента, вращающий момент прибытие, внутреннее состояние пуска, внутренний встречный отсчет приезжает, скорость последовательно, ИМП ульс команда положения нул выходов |
|
Детали о приводе сервопривода, как выбрать модель привода сервопривода и сделать установку?
Панель содержит 5 кнопок и 5 цифровых трубок.
Общие функции 5 кнопок показаны в таблице ниже.
| Ключевое имя | Ключевая функция |
| Режим | переключатель режима, возвращение в предыдущее меню |
| ▲(добавьте) | значение бита роста проблескивая трубки СИД цифровой |
| ▼(декабрь) | Уменьшите проблескивая значение числа трубки СИД цифровой |
| ◄◄ (перенос) | Двигает моргать трубку СИД к левой стороне; проверяет верхнее значение данных более долго чем 5 битов; Возврат недостатка; исполните функцию Fn |
| УСТАНОВИТЕ | прочитанный, что/написало значения параметра |
Установка:
●Установите водителя на сухую и крепкую платформу. Поддерживайте хорошую вентиляцию и
тепловыделение во время установки и поддерживать хорошее зазмеление.
●Пожалуйста установите в определенное направление для избежания неисправности.
●При установке, пожалуйста обеспечьте что водитель сервопривода сдержан на определенный
расстояние от внутренней поверхности шкафа и других машин, в противном случае оно может причинить огонь или неисправность.
| Установка Окружающая среда Требования |
Атмосферное давление | 86~106kPa |
| Влажность Mbient | 0~55℃ | |
| Температура окружающей среды | 0~90%RH | |
| Оценка IP | IP20 | |
| Вибрация | 0~4.9m/s^2 |
Аксессуары:
| Вспомогательное имя | Изображение | ||
| Части Satandard запасные | Терминал силы | |
Приспособьтесь к E1, приводу структуры E2 |
| Штепсельная вилка кодировщика Cn3 | Штепсельная вилка кодировщика на стороне водителя | ||
| Штепсельная вилка терминала контроля Cn4 | Терминалы сигнала вход-выхода, проводка потребителя | ||
| Линия соединения кодировщика | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия электропередач | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия контроля привода | Соедините и отрегулируйте программное обеспечение для обновления дистанционного контроля и микропрограммных обеспечений | ||
| Покупать запасные части | USB к кабелю переходника RS232 | При необходимости, приобретение собственной личности | |
| Линия связи локальных сетей | При необходимости, приобретение собственной личности |
Упаковка:
| Пакуя детали привода сервопривода | |||||
| Продукты | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Размер | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Пакуя детали регулятора движения | |||||
| Продукты | Движение VA | Расширение VA | Движение VE | Расширение VE (32) | Расширение VE (76) |
| Ctn. Размер | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Срок поставки и путь доставки
| Количество | 1-5 наборов | 50-100 наборов | 200-500 наборов |
| Срок поставки | В течение 3 дней | 5-10 дней | 15-25 дней |
1. Для небольшого заказа мы всегда можем доставка вне не позднее 1 неделя.
2. Наши продукты можно shippied через воздух, землю или море.
Cetificates:
1. CE (норма бесопасности ЕС);
2. IEC/EN61800-5-1: 2007 (требования к безопасности для электрического, восходящего потока теплого воздуха и энергии в разделе 5-1
система водителя переменной скорости электрическая), соответствие к национальному стандарту GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (электромагнитная совместимость части 3 системы водителя управления скоростью электрическая
стандарты и свои специфические методы теста), соответствие к национальному стандарту GB12668.3-2012.
