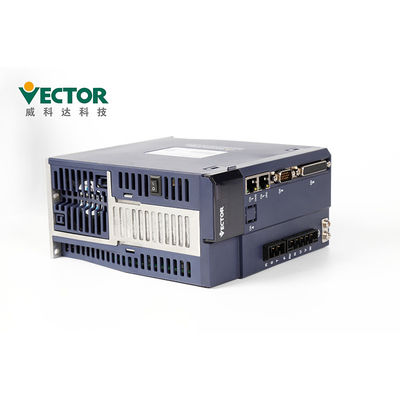

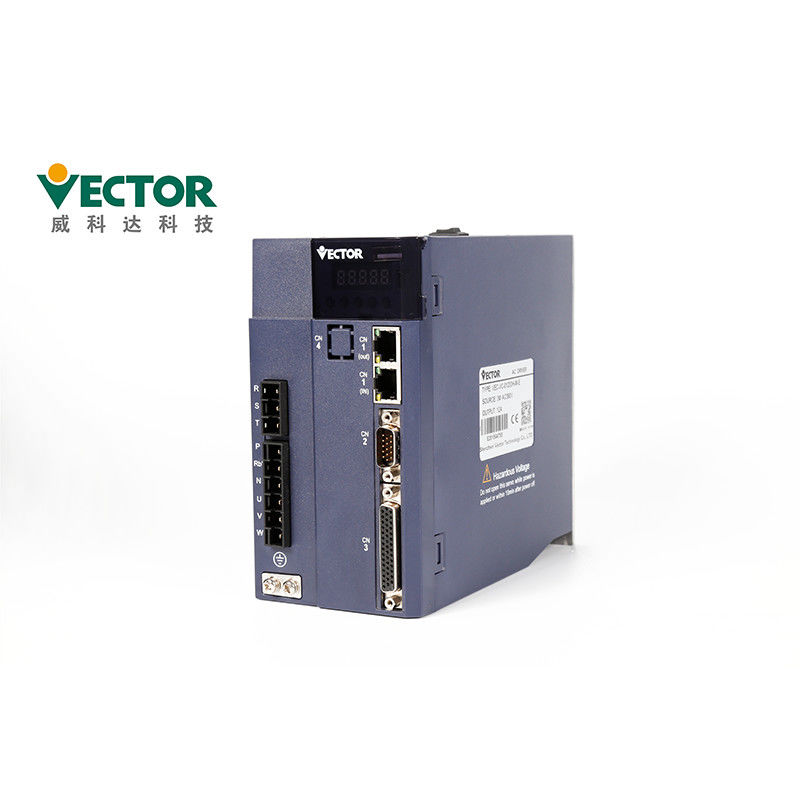

Высокоскоростной 3kw привод сервопривода AC 220V всеобщий для машины ткани
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Vector |
| Сертификация: | CE |
| Номер модели: | VEC-VC-01223HC-M-E |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | To Be Discussed |
| Упаковывая детали: | 280*208*78mm, 375*290*155mm |
| Время доставки: | 3-5 дней работы |
| Условия оплаты: | T/T, западное соединение, L/C |
| Поставка способности: | 500 наборов/месяц |
|
Подробная информация |
|||
| Напряжение тока: | 220V | Сила: | 3КВ |
|---|---|---|---|
| Участок: | Одиночный/участок 3 | Комуникационные протоколы: | CanOpen/Ethercat/Modbus |
| КОДИРОВЩИК: | ИМП ульс 2500 дифференциальный + кодировщик Hall; | Расклассифицированное течение: | 12А |
| Вход-выход: | ИМП ульс/аналог | Режим контроля: | Вращающий момент/положение/скорость |
| применение: | машина ткани | Название продукта: | Привод мотора сервопривода AC для машины ткани |
| Выделить: | всеобщий привод сервопривода 3kw,Привод сервопривода AC 220V всеобщий,привод мотора сервопривода AC 3kw |
||
Характер продукции
Мотор сервопривода AC, привод сервопривода 380V 5.5kW для машины прессформы крышки картона
Привод сервопривода для машины прессформы крышки картона
Мощьности импульса 65.5KW
Одиночное/трехфазное 380V
Modbus/CanOpen/EtherCAT
Режим контроля положения/скорости/вращающего момента
ИМП ульс 2500 дифференциальный + кодировщик Hall;
Описание продуктов
| Название продукта | Привод мотора сервопривода AC для машины ткани |
| Бренд | Вектор |
| Модель нет. | VEC-VC-01223HC-M-E |
| Сила | 3KW |
| Вход-выход | ИМП ульс/аналог |
| Напряжение тока | 220V |
| Участок | Одиночный/трехфазный |
| Расклассифицированное течение | 12A |
| Комуникационные протоколы | Modbus/CanOpen/EtherCAT |
| Кодировщик | ИМП ульс 2500 дифференциальный + кодировщик Hall; |
| Цифровой входной сигнал | Включите привод, переустановленный привод, переключатель команды A/B вращающего момента, обратный команды вращающего момента Позвольте, передний переключатель предела A/B вращающего момента, отрицательный переключатель предела A/B вращающего момента, вперед Ограничение в скорости переключатель /B, отрицательный переключатель ограничения в скорости A/B, передний jog, обратный jog, скорость обратный команды позволяет, основной переключатель источника A/B скорости, стоп скорости позволяет, ясное положение отсчет, режим скорости вычеркивает зафиксированный, выбор 0 скорости мульти-скорости, выбор скорости мульти-скорости 1, выбор 2 скорости мульти-скорости, выбор 3 скорости мульти-скорости, команда положения запрещенный, обратный команды положения, команда ИМПа ульс запретило, электронный коэффициент шестерни переключатель 1, ясность ошибки положения, возвращение до нул, положение мульти-этапа пуска, выбор 0 положения мульти-этапа, выбор 1 положения мульти-этапа, мульти-этап выбор 2 положения, выбор 3 положения мульти-этапа, направление положения мульти-этапа выбор, нул входных сигналов переключателя начала возвращения, xy ИМП ульс и внутреннее планирование положения переключение, переключатель режима контроля 0, переключатель режима контроля 1, позволяет прервать фиксированную длину входной сигнал, отменить для того чтобы прервать фиксированную длину, длину прерывания пуска фиксированную, сперва набор второго набора переключатель увеличения, переустановленный недостаток, положительный переключатель предела в режиме положения, обратный переключатель предела внутри режим режима, открытых и короткозамкнутого витка положения полностью короткозамкнутого витка, электронный переключатель коэффициента шестерни 2, мотор перегревают входной сигнал, входной сигнал аварийной остановки, внутренний пуск ясный, внутренний набор пуска, внутренний встречный счетный импульс, внутренний счетчик ясный, режим режима UPDOWN скорости ВВЕРХ сигнал, режим режима UPDOWN скорости ВНИЗ С сигнала, коррекции смещения AI нул автоматической. |
|
| Цифровой данное | Водитель позволил, прибытие скорости, снижение скорости, рост скорости, нул скоростей, скорость сверх предел, переднее вращение, обратное вращение, выход недостатка, переднее ограничение в скорости в режиме вращающего момента, завершен режим вращающего момента в отрицательном ограничении в скорости, в режиме вращающего момента, располагать, завершен располагать близко к выходу, нул возвращений, ошибка положения тоже большой, выход прерван фиксированной длиной, выход предела программного обеспечения выход, выход тормоза команда входного сигнала действителен, часто, всегда ДАЛЬШЕ, выход предела вращающего момента, вращающий момент прибытие, внутреннее состояние пуска, внутренний встречный отсчет приезжает, скорость последовательно, ИМП ульс команда положения нул выходов |
|
Меры предосторожности установки
| Установка Окружающая среда Требования |
Атмосферное давление | 86~106kPa |
| Влажность Mbient | 0~55℃ | |
| Температура окружающей среды | 0~90%RH | |
| Оценка IP | IP20 | |
| Вибрация | 0~4.9m/s^2 |
Панель содержит 8 кнопок и 5 цифровых трубок. Только 5 8 кнопок можно использовать, и
оставаясь 3 кнопки сдержанной. Общие функции 5 кнопок показаны в таблице ниже.
| Ключевое имя | Ключевая функция |
| PAR/ALM | переключатель режима, возвращение в предыдущее меню |
| ▲(добавьте) | значение бита роста проблескивая трубки СИД цифровой |
| ▼(декабрь) | Уменьшите проблескивая значение числа трубки СИД цифровой |
| STOP/RST | Двигает моргать трубку СИД к левой стороне; проверяет верхнее значение данных более долго чем 5 битов; Возврат недостатка; исполните функцию Fn |
| RD/WT | прочитанный, что/написало значения параметра; войдите страницу fn |
Связывать проволокой меры предосторожности
●Порекомендованы, что использует однофазное 220V для поставки главной власти,
что может причинить повреждение к электролитическому конденсатору должному к недостатку участка.
●Не измените проводку во время включения питания, в противном случае оно может причинить электрическое
удар или ушиб.
●Пожалуйста выполните проводку или осмотр профессиональными техниками, в противном случае им
смогите причинить удар током или поломку товара.
●Пожалуйста осторожно подтвердить проводку и электропитание. Цепь выхода может быть закороченные должными к
связывать проволокой ошибки или применение различных напряжений тока. Тормоз не работает когда над недостатком происходит,
что может привести в механическом повреждении или личной травме.
●Не соедините силовой кабель входного сигнала с терминалами u, v, и w
привод. В противном случае, водитель сервопривода будет поврежден.
●Связывая проволокой, не пропустите силовой кабель и кабель сигнала через такую же трубу, и не свяжите
они совместно. Расстояние между 2 должно быть больше чем 30cm для избежания взаимодействия.
●Заземлительный зажим водителя необходимо заземлить для избежания утечки и для уменьшения взаимодействия системы,
и диаметр заземленного кабеля должен быть этим же как или над линией электропитания.
●Соединяя электропитание AC и электропитание DC с определенным блоком сервопривода, подключите с
терминал. Отказ сделать так может привести в неисправности или огне.
●Для связывая проволокой длины, линия входного сигнала команды до 3m и кодировщик
линия до 20m.
●Используйте пару защитил кабель для кабеля сигнала и кабеля кодировщика, и
земля экран с одиночным концом.
●Терминалы u, v, w водителя и терминалы u, v, и w мотора должны быть соединены по-одному
согласно имени. Если оно неправильно соединен, то мотор не может работать нормально.
●Общие продукты автобуса DC требуют давления - чувствительных резисторов и проводки
безопасный.
●Пожалуйста проверите силу после того как сила на по крайней мере 5 минут. Даже если сила повернута, высокое напряжение
смогите остаться внутри привода сервопривода. Поэтому, не касайтесь терминалу силы не позднее 5 минут после того как сила
повернутый, в противном случае оно может причинить удар током.
●Не поворачивайте силу ВКЛЮЧЕНО-ВЫКЛЮЧЕНО часто. Когда необходимо к
непрерывно поворот ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сила, пожалуйста контролирует его раз или в 1 минуте. С раздела электропитания
сервопривода водитель имеет конденсатор, большие поручая настоящие (время обязанности 0,2 секунд) подачи во время ВКЛЮЧЕНО-ВЫКЛЮЧЕНО
электропитание. Поэтому, если сила повернута ВКЛЮЧЕНО-ВЫКЛЮЧЕНО часто, то представление основных компонентов цепи
внутри сервопривода водитель будет ухудшен.
●Не придайте силу когда винты терминального блока свободны или кабель
свободно. В противном случае, он может причинить огонь.
●Примите соотвествующие защищая измерения в следующих положениях, в противном случае
машина может быть повреждена:
1. Положения которые причиняют взаимодействие должное к статическому электричеству;
2. Место которое производит сильное электрическое поле или сильное магнитное поле;
3. Положения где могут быть радиация радиации;
4. Место со шнуром питания рядом.
Меры предосторожности обслуживания и осмотра
●не измените проводку пока сила дальше, в противном случае она может причинить удар током или ушиб.
●пожалуйста выполните проводку или осмотр профессиональными техниками, в противном случае им
смогите причинить удар током или поломку товара.
●пожалуйста проверите силу после того как сила на по крайней мере 5 минут. Даже если сила повернута,
высокое напряжение может остаться внутри привода сервопривода. Поэтому, не касайтесь терминалу силы внутри
5 минут после того как сила повернута, в противном случае она может причинить удар током.
●при замене привода сервопривода, пожалуйста делайте резервную копию параметрам потребителя водителя сервопривода, который нужно заменить раньше
замена, и перенести подпорку к новому приводу сервопривода, и после этого перезагрузить деятельность,
в противном случае машина может быть повреждена.
Аксессуары:
| Вспомогательное имя | Изображение | ||
| Части Satandard запасные | Терминал силы | |
Приспособьтесь к E1, приводу структуры E2 |
| Штепсельная вилка кодировщика Cn3 | Штепсельная вилка кодировщика на стороне водителя | ||
| Штепсельная вилка терминала контроля Cn4 | Терминалы сигнала вход-выхода, проводка потребителя | ||
| Линия соединения кодировщика | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия электропередач | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия контроля привода | Соедините и отрегулируйте программное обеспечение для обновления дистанционного контроля и микропрограммных обеспечений | ||
| Покупать запасные части | USB к кабелю переходника RS232 | При необходимости, приобретение собственной личности | |
| Линия связи локальных сетей | При необходимости, приобретение собственной личности |
Сертификаты
1. CE (норма бесопасности ЕС);
2. IEC/EN61800-5-1: 2007 (требования к безопасности для электрического, восходящего потока теплого воздуха и энергии в разделе 5-1
система водителя переменной скорости электрическая), соответствие к национальному стандарту GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (электромагнитная совместимость части 3 системы водителя управления скоростью электрическая
стандарты и свои специфические методы теста), соответствие к национальному стандарту GB12668.3-2012.
Качественная проверка:
Четыре раза испытывать продукции
Два раза 24 hoursTesting
Осмотр 100% перед доставкой
Срок поставки и путь доставки
1. Для небольшого заказа мы всегда можем доставка вне не позднее 1 неделя.
2. Наши продукты можно shippied через воздух, землю или море.
| Пакуя детали привода сервопривода | |||
| Продукты | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Размер | 280*208*78 | 280*208*112 | 375*290*155 |
