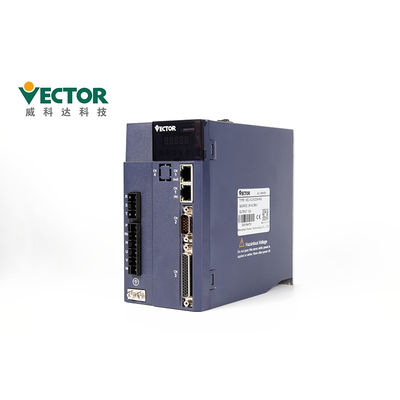

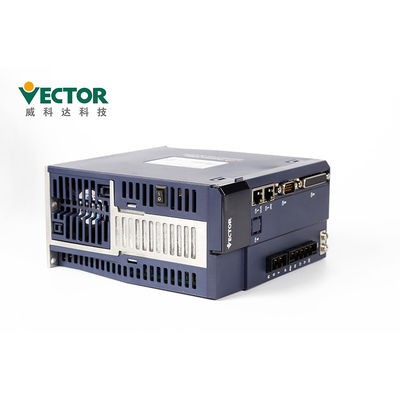

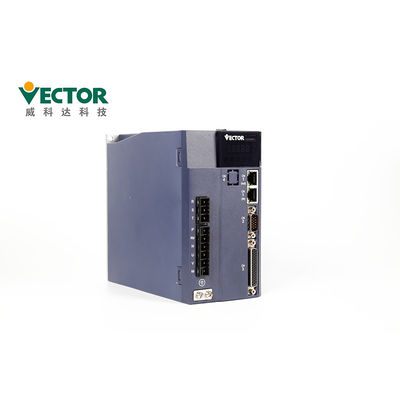

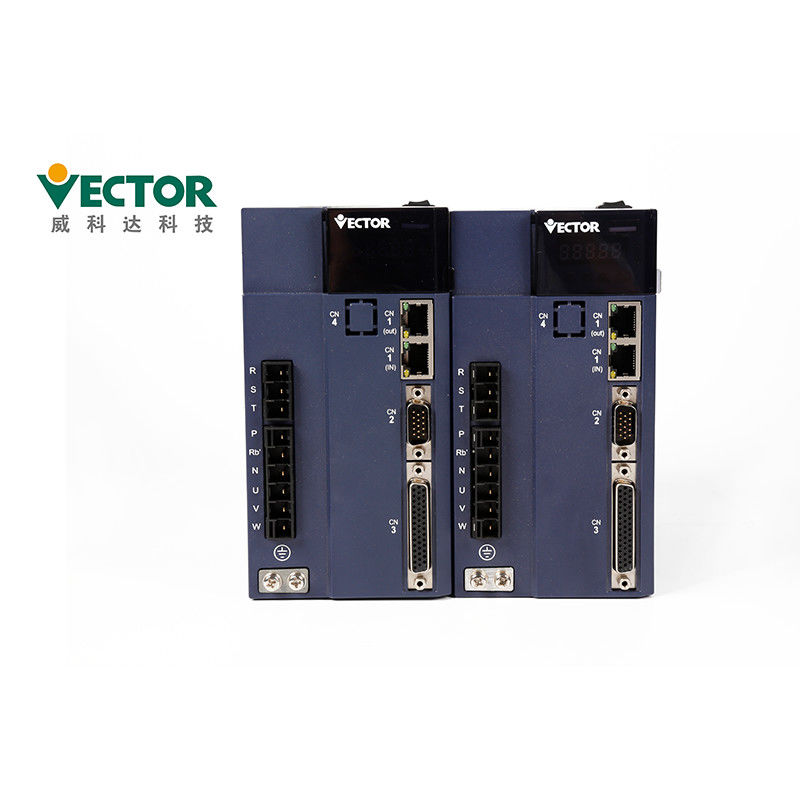

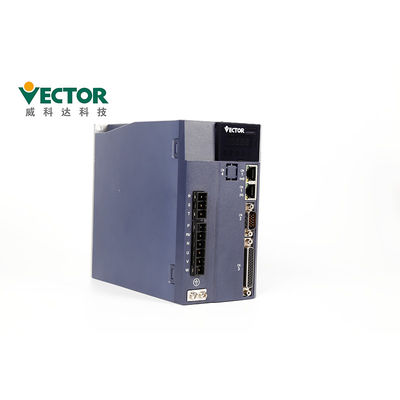

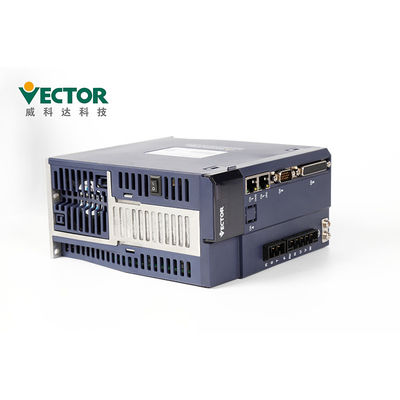

Трехфазный привод сервопривода AC 1.5KW с 2500 линиями дифференциальным кодировщиком Hall
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Vector |
| Сертификация: | CE |
| Номер модели: | VEC-VC-00623H-M-E |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | USD150-350 / kit |
| Упаковывая детали: | 280*208*78mm, 375*290*155mm |
| Время доставки: | 3-5 дней работы |
| Условия оплаты: | T/T, западное соединение, L/C |
| Поставка способности: | 500 наборов/месяц |
|
Подробная информация |
|||
| Напряжение тока: | 220v | Сила: | 1,5 КВ |
|---|---|---|---|
| Участок: | Одиночная фаза, трехфазная | Комуникационные протоколы: | Modbus/CANopen/EtherCAT |
| КОДИРОВЩИК: | 2500 линий дифференциальный кодировщик Hall | Расклассифицированное течение: | 6А |
| Входной сигнал: | Сетноой-аналогов/ИМП ульс | Режим контроля: | Положение/скорость/вращающий момент |
| Применение: | принтер, машина упаковки | Частота: | 4KHz |
| Высокий свет: | Привод сервопривода AC 1.5KW,привод сервопривода AC 4KHz,Усилитель сервопривода AC кодировщика 1.5KW Hall |
||
Характер продукции
Усилители сервопривода AC 1,5 KW трехфазные с 2500 линиями дифференциальным кодировщиком Hall применяются к печатной машине
& https://youtu.be/MLOjiU3erJs;
Техник вектора. Фокус на системе сервопривода на больше чем 17 лет.
Гибкий, точный
Тип: Привод сервопривода AC
Крышки силы: 200W-110KW, OEM Uper 250KW
Участок: Одиночное/трехфазное 220V
Тип связи: Modbus/CanOpen/EtherCAT
Режим контроля: Режим контроля положения, скорости и вращающего момента
Тип кодировщика: линия 2500 дифференциальная + кодировщик Hall; линия 2500 дифференциальная; 17/23 кодировщиков Tamagawa бита абсолютных;
24 кодировщика Nikon бита абсолютных
Описание продуктов
| Продукты | Привод сервопривода AC |
| Бренд | Вектор |
| Модель нет. | VEC-VC-00623H-M-E |
| Сила | 1.5KW |
| Напряжение тока | 220V |
| Участок | Трехфазный |
| Расклассифицированное течение | 6A |
| Комуникационные протоколы | Modbus/CANopen/EtherCAT |
| Кодировщик | линия 2500 дифференциальная + кодировщик Hall; |
Как работы привода сервопривода? Модель управлением положения, модель управления скоростью и управление Trogue модель.
| Напряжение тока | Режим контроля | Однофазное/трехфазное контролируемое полно выпрямление Модуляция SVPWM |
| Кодировщик | Обратная связь кодировщика | ИМП ульс 2500 дифференциальный + кодировщик Hall; ИМП ульс 2500 дифференциальный; кодировщик 17bit Tamagawa абсолютный; кодировщик 23bit Tamagawa абсолютный; кодировщик 24bit Nikon абсолютный; |
| Входной сигнал команды ИМПа ульс | Тип ИМПа ульс | Дифференциальный входной сигнал, открытый сборник |
| Диапазон изменения частот | Дифференциальный входной сигнал: 0-500kHz, ширина ИМПа ульс более большая чем 1us Открытый сборник: 0-300kHz, ширина ИМПа ульс более большая чем 2.5us |
|
| Режим ИМПа ульс | ИМП ульс + направление; Положительные величины AB; CW+CCW; | |
| Ввод аналога | Ряд напряжения тока | -10V к 10V |
| Входное комплексное сопротивление | 10kΩ | |
| Максимальная частота | 1.5kHz | |
| Тип интерфейса DI/DO | NPN/PNP | |
| Сообщение | Modbus/CANopen/EtherCAT | |
| Режим положения | Метод ввода команды | Команда ИМПа ульс Внутреннее планируя положение > План позицией цели, скоростью, ускорением и торможением время > Трапецоидальная кривая скорости > Кубическая кривая скорости > Абсолютный/относительный режим команды |
| Режим инструкции приглаживая | Низкопроходный фильтровать/медианный фильтровать | |
| Электронный коэффициент шестерни | N/M; (M=1~2147483647, N=1~2147483647) | |
| Предел вращающего момента | Предел внутреннего момента/сетноой-аналогов предел вращающего момента | |
| Компенсация Feedforward | Feedforward скорости/Feedforward вращающего момента | |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Режим Contol скорости | Тип входного сигнала команды | Частота ИМПа ульс/аналог/внутренняя планируя скорость |
| Ряд управления скоростью | скорость 1~max | |
| Ширина полосы частот | 1kHz | |
| Предел вращающего момента | Предел внутреннего момента/сетноой-аналогов предел вращающего момента | |
| Режим инструкции приглаживая | Низкопроходный фильтровать/медианный фильтровать | |
| Компенсация Feedforward | Feedforward вращающего момента | |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Режим контроля вращающего момента | Тип входного сигнала команды | Ссылка внутреннего момента/вращающий момент сетноого-аналогов контроля |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Ограничение в скорости | Внутреннее ограничение в скорости/сетноое-аналогов ограничение в скорости |
Описание Detaails привода сервопривода о приводе сервопривода, как выбрать модель привода сервопривода и сделать установку?
Аксессуары
| Вспомогательное имя | Изображение | ||
| Части Satandard запасные | Терминал силы | |
Приспособьтесь к E1, приводу структуры E2 |
| Штепсельная вилка кодировщика Cn3 | |
Штепсельная вилка кодировщика на стороне водителя | |
| Штепсельная вилка терминала контроля Cn4 | |
Терминалы сигнала вход-выхода, проводка потребителя | |
| Линия соединения кодировщика | |
Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту потребности обеспечивают независимый соединитель |
|
| Линия электропередач | |
Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту потребности обеспечивают независимый соединитель |
|
| Линия контроля привода | |
Соедините и отрегулируйте программное обеспечение для обновления дистанционного контроля и микропрограммных обеспечений | |
| Покупать запасные части | USB к кабелю переходника RS232 | |
При необходимости, приобретение собственной личности |
| Линия связи локальных сетей | |
При необходимости, приобретение собственной личности |
Сертификаты
Срок поставки и путь доставки
| Количество | 1-5 наборов | 50-100 наборов | 200-500 наборов |
| Срок поставки | В течение 3 дней | 5-10 дней | 15-25 дней |
1. Для небольшого заказа мы всегда можем доставка вне не позднее 1 неделя.
2. Наши продукты можно shippied через воздух, землю или море.
Хотите узнать больше подробностей об этом продукте
