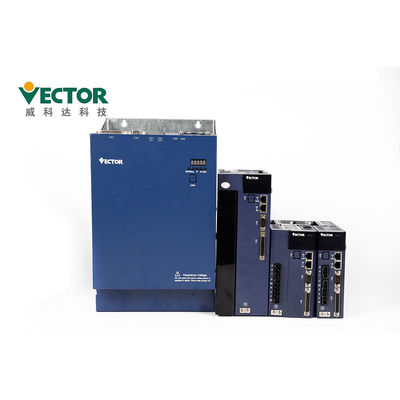

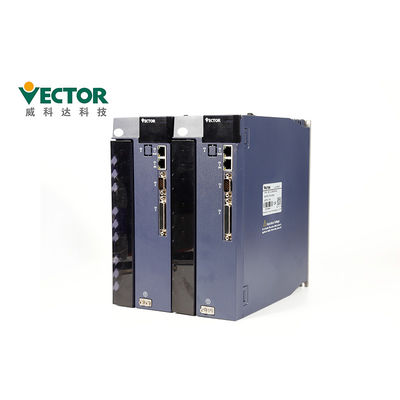

Усилитель сервопривода входного сигнала 15KW PWM ИМПа ульс с моделью управлением вращающего момента скорости положения
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Vector |
| Сертификация: | CE |
| Номер модели: | VEC-VC-03233H-M-EA |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | To Be Discussed |
| Упаковывая детали: | 280*208*78mm, 375*290*155mm |
| Время доставки: | 3-5 дней работы |
| Условия оплаты: | T/T, западное соединение, L/C |
| Поставка способности: | 500 наборов/месяц |
|
Подробная информация |
|||
| Напряжение тока: | 380V | Сила: | 15KW |
|---|---|---|---|
| Участок: | Трехфазный | Комуникационные протоколы: | Modbus/EtherCAT/CanOpen |
| КОДИРОВЩИК: | 17/23/24 кодировщиков бита абсолютных | Расклассифицированное течение: | 32А |
| Входной сигнал: | ИМП ульс | Режим контроля: | Положение/скорость/вращающий момент |
| Заявление: | Robotics/CNC | ||
| Выделить: | Усилитель сервопривода входного сигнала PWM ИМПа ульс,Усилитель сервопривода 15KW PWM,Привод сервопривода 15KW PWM |
||
Характер продукции
Усилитель сервопривода PWM с моделью положения/управления скорости/вращающего момента
Описание продуктов
| Название продукта | Усилитель сервопривода PWM |
| Бренд | Вектор |
| Модель нет. | VEC-VC-03233H-M-EA |
| Power4 | 15KW |
| Входной сигнал | ИМП ульс |
| Напряжение тока | 380V |
| Участок | Трехфазный |
| Расклассифицированное течение | 32A |
| Комуникационные протоколы | Modbus/CANopen/EtherCAT |
| Кодировщик | 17/23/24 кодировщиков бита абсолютных |
Как работы привода сервопривода? Модель управлением положения, модель управления скоростью и управление Trogue модель.
| Напряжение тока | Режим контроля | Однофазное/трехфазное контролируемое полно выпрямление Модуляция SVPWM |
| Кодировщик | Обратная связь кодировщика | ИМП ульс 2500 дифференциальный + кодировщик Hall; ИМП ульс 2500 дифференциальный; кодировщик 17bit Tamagawa абсолютный; кодировщик 23bit Tamagawa абсолютный; кодировщик 24bit Nikon абсолютный; |
| Входной сигнал команды ИМПа ульс | Тип ИМПа ульс | Дифференциальный входной сигнал, открытый сборник |
| Диапазон изменения частот | Дифференциальный входной сигнал: 0-500kHz, ширина ИМПа ульс более большая чем 1us Открытый сборник: 0-300kHz, ширина ИМПа ульс более большая чем 2.5us |
|
| Режим ИМПа ульс | ИМП ульс + направление; Положительные величины AB; CW+CCW; | |
| Тип интерфейса DI/DO | NPN/PNP | |
| Сообщение | Modbus/CANopen/EtherCAT | |
| Режим положения | Метод ввода команды | Команда ИМПа ульс Внутреннее планируя положение план позицией цели, скоростью, ускорением и торможением время кривая скорости трапецоидальная кривая скорости кубическая абсолют /относительный режим команды |
| Режим инструкции приглаживая | Низкопроходный фильтровать/медианный фильтровать | |
| Электронный коэффициент шестерни | N/M; (M=1~2147483647, N=1~2147483647) | |
| Предел вращающего момента | Предел внутреннего момента/сетноой-аналогов предел вращающего момента | |
| Компенсация Feedforward | Feedforward скорости/Feedforward вращающего момента | |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Режим Contol скорости | Тип входного сигнала команды | Частота ИМПа ульс/аналог/внутренняя планируя скорость |
| Ряд управления скоростью | скорость 1~max | |
| Ширина полосы частот | 1kHz | |
| Предел вращающего момента | Предел внутреннего момента/сетноой-аналогов предел вращающего момента | |
| Режим инструкции приглаживая | Низкопроходный фильтровать/медианный фильтровать | |
| Компенсация Feedforward | Feedforward вращающего момента | |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Режим контроля вращающего момента | Тип входного сигнала команды | Ссылка внутреннего момента/вращающий момент сетноого-аналогов контроля |
| Компенсация крутящего момента | Фиксированная компенсация крутящего момента/сетноая-аналогов компенсация крутящего момента/ Автоматическая компенсация крутящего момента; |
|
| Ограничение в скорости | Внутреннее ограничение в скорости/сетноое-аналогов ограничение в скорости | |
Детали описания привода сервопривода о приводе сервопривода, как выбрать модель привода сервопривода и сделать установку?

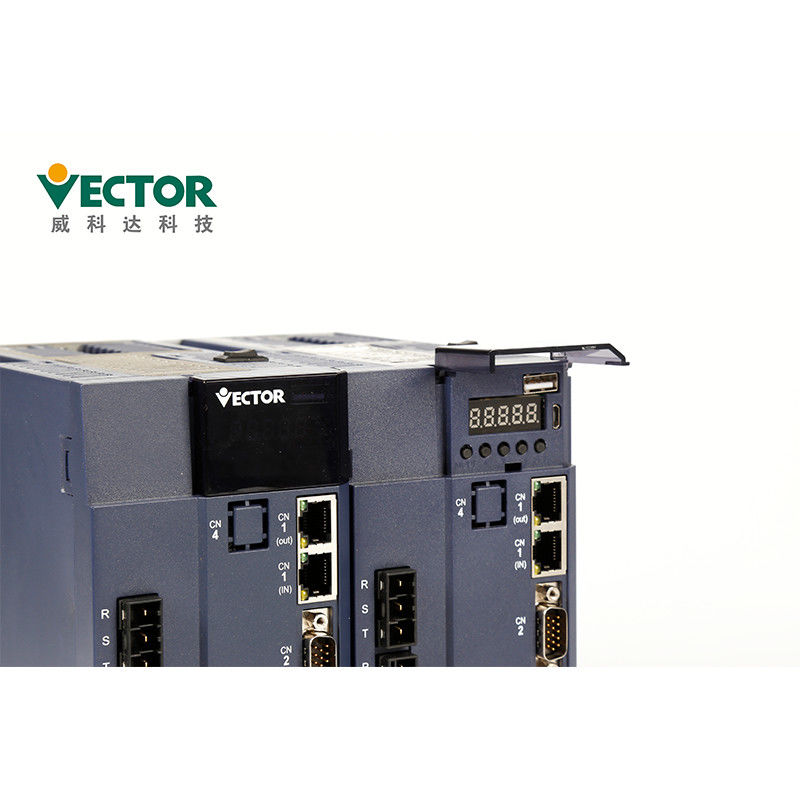

Панель содержит 8 кнопок и 5 цифровых трубок. Только 5 8 кнопок можно использовать, и
оставаясь 3 кнопки сдержанной. Общие функции 5 кнопок показаны в таблице ниже.
| Ключевое имя | Ключевая функция |
| PAR/ALM | переключатель режима, возвращение в предыдущее меню |
| ▲(добавьте) | значение бита роста проблескивая трубки СИД цифровой |
| ▼(декабрь) | Уменьшите проблескивая значение числа трубки СИД цифровой |
| STOP/RST | Двигает моргать трубку СИД к левой стороне; проверяет верхнее значение данных более долго чем 5 битов; Возврат недостатка; исполните функцию Fn |
| RD/WT | прочитанный, что/написало значения параметра; войдите страницу fn |
Работая меры предосторожности
●в деятельности теста, предотвратить аварии, пожалуйста испытайте мотор сервопривода без нагрузки (не соединенной с валом водителя), в противном случае он может причинить ушиб.
●при начале привестись в действие дальше поддерживая машину, установите параметры потребителя
эта спичка машина заранее. Если вы начинаете деятельность без установки параметра, то оно может причинить механическую потерю или неисправность.
●для избежания аварий, установить переключатель предела или затвор в конце передвижной части машины, в противном случае оно причинит механическое повреждение или ушиб.
●не сделайте весьма изменения к установкам параметра, по мере того как это может привести внутри
неустойчивая работа, механическое повреждение или ушиб.
●когда сила повернута дальше или электропитание отрезано, теплоотвод
водитель сервопривода, внешний тормозя резистор, мотор, etc. могут находиться в высокотемпературном государстве. Не касайтесь ему, в противном случае оно может причинить ожога.
●при использовании мотора сервопривода на вертикальной оси, установите предохранительное устройство для предотвращения части работы от падать под сигнал тревоги, над перемещением, etc. к тому же, пожалуйста выполните установку стопа замка сервопривода когда излишек перемещение происходит, в противном случае часть работы может упасть в излишек состояние перемещения.
●не впишите рабочий диапазон машины во время деятельности, в противном случае она причинит ушиб.
●не касайтесь мотору сервопривода или передвижной части машины во время
деятельность, в противном случае оно причинит ушиб.
●пожалуйста настройте систему безопасности для обеспечения безопасности даже в случае сигнала
линия обрыв. Например, когда позитв над переключателем перемещения (БАКОМ) и отрицательные над сигналами переключателя перемещения (НЕ) отключены на установке фабрики, они работают безопасно.
●уверенный установить сервопривод С государства поворачивая силу.
●не поворачивайте силу включено-выключено часто. После фактических начал деятельности,
интервал силы ВКЛЮЧЕНО-ВЫКЛЮЧЕНО должен быть больше чем 1 час, в противном случае компоненты внутри блока сервопривода преждевременно будут постареты.
●когда сигнал тревоги происходит, переустановите сигнал тревоги после того как причина извлечется и обеспечьте
безопасность, и перезагрузить деятельность, в противном случае оно может причинить ушиб.
●не используйте тормоз мотора тормоза для нормальный тормозить, в противном случае оно может
причините неисправность.
Сертификаты
1. CE (норма бесопасности ЕС);
2. IEC/EN61800-5-1: 2007 (требования к безопасности для электрического, восходящего потока теплого воздуха и энергии в разделе 5-1
система водителя переменной скорости электрическая), соответствие к национальному стандарту GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (электромагнитная совместимость части 3 системы водителя управления скоростью электрическая
стандарты и свои специфические методы теста), соответствие к национальному стандарту GB12668.3-2012.
Качественная проверка:
Четыре раза испытывать продукции
Два раза 24 hoursTesting
Осмотр 100% перед доставкой
Срок поставки и путь доставки
1. Для небольшого заказа мы всегда можем доставка вне не позднее 1 неделя.
2. Наши продукты можно shippied через воздух, землю или море.
| Количество | 1-5 наборов | 50-100 наборов | 200-500 наборов |
| Срок поставки | В течение 3 дней | 5-10 дней | 15-25 дней |
| Пакуя детали привода сервопривода | |||||
| Продукты | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Размер | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
