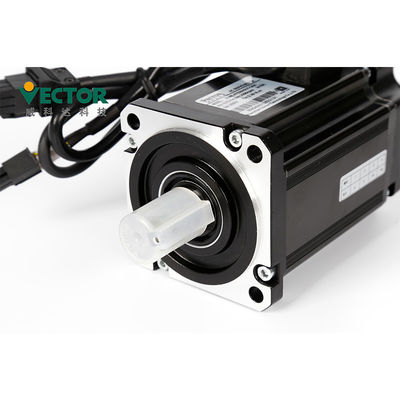

система управления мотора сервопривода системы сервопривода AC AC 380V для печатной машины
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Vector |
| Сертификация: | CE |
| Номер модели: | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | To Be Discussed |
| Упаковывая детали: | 280*208*78mm |
| Время доставки: | 3-5 дней работы |
| Условия оплаты: | T/T, западное соединение, L/C |
| Поставка способности: | 500 наборов/месяц |
|
Подробная информация |
|||
| Напряжение тока: | 380V | Сила: | 1 кв |
|---|---|---|---|
| Расклассифицированное течение: | 2,6 а | Проектная скорость: | 2500 RPM |
| Расклассифицированное Torgue: | 4 нм | Участок: | Участок 3 |
| Размер фланца мотора: | 130mm | Комуникационные протоколы: | Modbus/CANopen/EtherCAT |
| КОДИРОВЩИК: | 17/23, 24 кодировщика бита абсолютных | применение: | Печатная машина |
| Выделить: | система сервопривода AC 2.6A,система сервопривода AC 380V,система управления мотора сервопривода AC 380V |
||
Характер продукции
положение системы сервопривода Ac 380V/управление скорости/вращающего момента для печатной машины

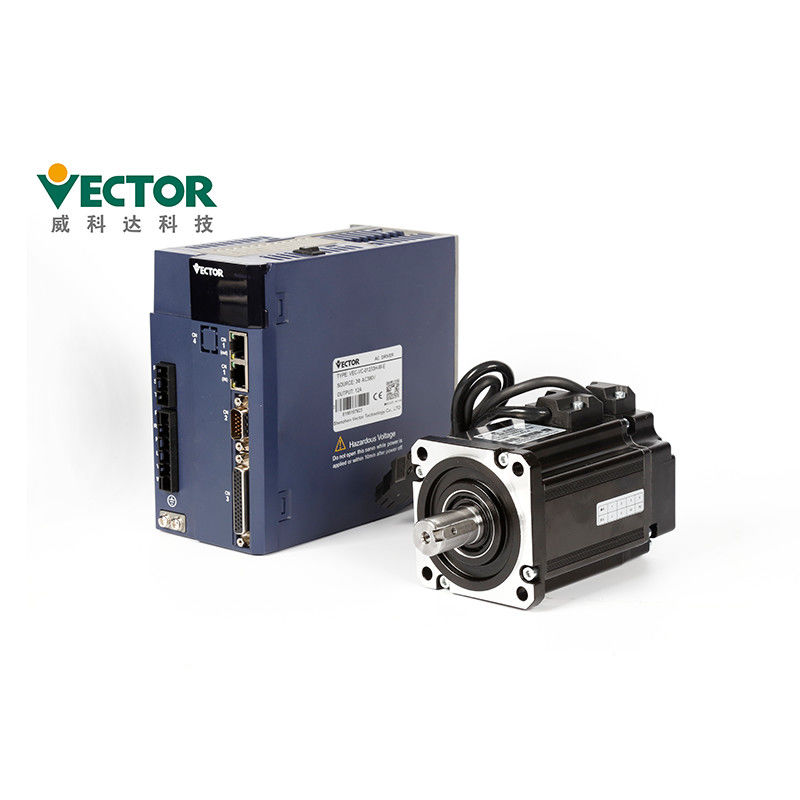

Привод сервопривода + мотор сервопривода
Сила покрывает 200W-110KW
Одиночное/трехфазное 220V/380V
Modbus/CanOpen/EtherCAT
Режим контроля положения, скорости и вращающего момента
линия 2500 дифференциальная + кодировщик Hall; линия 2500 дифференциальная; 17/23 кодировщиков Tamagawa бита абсолютных;
24 кодировщика Nikon бита абсолютных
Описание продуктов
| Продукты | Система сервопривода Ac |
| Бренд | Вектор |
| Модель нет. | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
| Сила | 1KW |
| Напряжение тока | 380V |
| Участок | Трехфазный |
| Проектная скорость | 2500 rpm |
| Расклассифицированное течение | 2.6A |
| Расклассифицированное Torgue | 4 Nm |
| Комуникационные протоколы | Modbus/CANopen/EtherCAT |
| Кодировщик | линия 2500 дифференциальная + кодировщик Hall; линия 2500 дифференциальная; 17/23 кодировщиков Tamagawa бита абсолютных; 24 кодировщика Nikon бита абсолютных |
Как работы системы сервопривода? Модель управлением положения, модель управления скоростью и управление Trogue модель.
| Напряжение тока | Режим контроля | Однофазное/трехфазное контролируемое полно выпрямление Модуляция SVPWM |
| Кодировщик | Обратная связь кодировщика | ИМП ульс 2500 дифференциальный + кодировщик Hall; ИМП ульс 2500 дифференциальный; кодировщик 17bit Tamagawa абсолютный; кодировщик 23bit Tamagawa абсолютный; кодировщик 24bit Nikon абсолютный; |
| Входной сигнал команды ИМПа ульс | Тип ИМПа ульс | Дифференциальный входной сигнал, открытый сборник |
| Диапазон изменения частот | Дифференциальный входной сигнал: 0-500kHz, ширина ИМПа ульс более большая чем 1us Открытый сборник: 0-300kHz, ширина ИМПа ульс более большая чем 2.5us |
|
| Режим ИМПа ульс | ИМП ульс + направление; Положительные величины AB; CW+CCW; | |
| Ввод аналога | Ряд напряжения тока | -10V к 10V |
| Входное комплексное сопротивление | 10kΩ | |
| Максимальная частота | 1.5kHz |
Описание Detaails привода сервопривода о приводе сервопривода, как выбрать модель привода сервопривода и сделать установку?
●Установите водителя на сухую и крепкую платформу. Поддерживайте хорошую вентиляцию и
тепловыделение во время установки и поддерживать хорошее зазмеление.
●Пожалуйста установите в определенное направление для избежания неисправности.
●При установке, пожалуйста обеспечьте что водитель сервопривода сдержан на определенный
расстояние от внутренней поверхности шкафа и других машин, в противном случае оно может причинить огонь или неисправность.
●Пожалуйста установите в следующую окружающую среду:
1.places без сразу солнечного света;
2.Locations где температура окружающей среды в границах 0 ° c к 55 c °;
влажность 3.Relative в границах 0% к 95%, и отсутствие конденсация;
4.Locations свободное капелек воды, паров, пыли и маслообразной пыли;
5.Locations где никакой прибор высокой жары;
6.Non-corrosive, огнеопасный газ и жидкостные места;
7.It не легко для того чтобы брызнуть воду, масло и медицину;
8.places которые не подвергаются действию радиоактивной радиации;
9.Strong и свободные от вибраци места;
10.Locations где никакое электромагнитное взаимодействие шума.
Аксессуары
| Вспомогательное имя | Изображение | ||
| Части Satandard запасные | Терминал силы | |
Приспособьтесь к E1, приводу структуры E2 |
| Штепсельная вилка кодировщика Cn3 | Штепсельная вилка кодировщика на стороне водителя | ||
| Штепсельная вилка терминала контроля Cn4 | Терминалы сигнала вход-выхода, проводка потребителя | ||
| Линия соединения кодировщика | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия электропередач | Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель |
||
| Линия контроля привода | Соедините и отрегулируйте программное обеспечение для обновления дистанционного контроля и микропрограммных обеспечений | ||
| Покупать запасные части | USB к кабелю переходника RS232 | При необходимости, приобретение собственной личности | |
| Линия связи локальных сетей | При необходимости, приобретение собственной личности |
Сертификаты
1. CE (норма бесопасности ЕС);
2. IEC/EN61800-5-1: 2007 (требования к безопасности для электрического, восходящего потока теплого воздуха и энергии в разделе 5-1 переменной
система водителя скорости электрическая), соответствие к национальному стандарту GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (стандарты электромагнитной совместимости части 3 системы водителя управления скоростью электрические
и свои специфические методы теста), соответствие к национальному стандарту GB12668.3-2012.
Срок поставки и путь доставки
| Количество | 1-5 наборов | 50-100 наборов | 200-500 наборов |
| Срок поставки | В течение 3 дней | 5-10 дней | 15-25 дней |
1. Для небольшого заказа мы всегда можем доставка вне не позднее 1 неделя.
2. Наши продукты можно shippied через воздух, землю или море.
