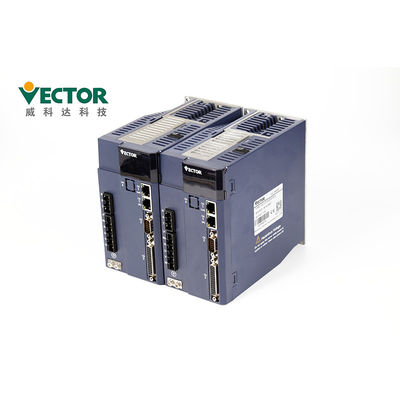

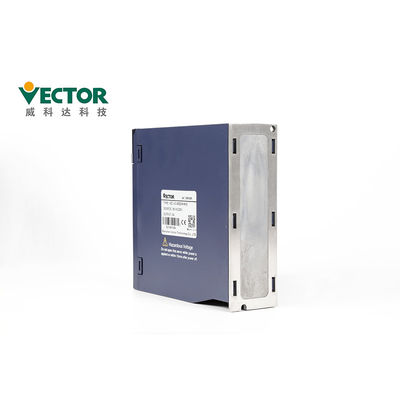

Привод EtherCAT 200W 400W 750W 1kw 1.5kw сервопривода A4n стандартный всеобщий

Характер продукции

Сервопривод A4n стандартный управляет мотором сервопривода Ethercat 200W 400W 750W 1kw 1.5kw

Привод сервопривода высокого вращающего момента точный
Сила 75KW
Трехфазное 380V
CanOpen/EtherCAT
Режим контроля вращающего момента
кодировщик 17 битов абсолютный;

Описание продуктов


Меры предосторожности установки

●Установите водителя на сухую и крепкую платформу. Поддерживайте хорошую вентиляцию и

тепловыделение во время установки и поддерживать хорошее зазмеление.

●Пожалуйста установите в определенное направление для избежания неисправности.

●При установке, пожалуйста обеспечьте что водитель сервопривода сдержан на определенном расстоянии от внутреннего

поверхность шкафа и других машин, в противном случае оно может причинить огонь или неисправность.


●При установке, не преградите порты всасывания и вытыхания, и не позвольте чужим объектам

внутри продукта, который нужно войти в, в противном случае оно может причинить неисправность или огонь должные к стареть внутренних компонентов.
●Не установите тяжелые объекты на или под этом продукте по мере того как это может привести в ушибе.
●Пожалуйста установите в следующую окружающую среду:
1.places без сразу солнечного света;
2.Locations где температура окружающей среды в границах 0 ° c к 55 c °;
влажность 3.Relative в границах 0% к 95%, и отсутствие конденсация;
4.Locations свободное капелек воды, паров, пыли и маслообразной пыли;
5.Locations где никакой прибор высокой жары;
6.Non-corrosive, огнеопасный газ и жидкостные места;
7.It не легко для того чтобы брызнуть воду, масло и медицину;
8.places которые не подвергаются действию радиоактивной радиации;
9.Strong и свободные от вибраци места;
10.Locations где никакое электромагнитное взаимодействие шума.


Панель содержит 8 кнопок и 5 цифровых трубок. Только 5 8 кнопок можно использовать, и

оставаясь 3 кнопки сдержанной. Общие функции 5 кнопок показаны в таблице ниже.

Связывать проволокой меры предосторожности

●Порекомендованы, что использует однофазное 220V для поставки главной власти,

что может причинить повреждение к электролитическому конденсатору должному к недостатку участка.

●Не измените проводку во время включения питания, в противном случае оно может причинить электрическое

удар или ушиб.

●Пожалуйста выполните проводку или осмотр профессиональными техниками, в противном случае им

смогите причинить удар током или поломку товара.

●Пожалуйста осторожно подтвердить проводку и электропитание. Цепь выхода может быть закороченные должными к

связывать проволокой ошибки или применение различных напряжений тока. Тормоз не работает когда над недостатком происходит,

что может привести в механическом повреждении или личной травме.

●Не соедините силовой кабель входного сигнала с терминалами u, v, и w

привод. В противном случае, водитель сервопривода будет поврежден.

●Связывая проволокой, не пропустите силовой кабель и кабель сигнала через такую же трубу, и не свяжите

они совместно. Расстояние между 2 должно быть больше чем 30cm для избежания взаимодействия.

●Заземлительный зажим водителя необходимо заземлить для избежания утечки и для уменьшения взаимодействия системы,

и диаметр заземленного кабеля должен быть этим же как или над линией электропитания.

●Соединяя электропитание AC и электропитание DC с определенным блоком сервопривода, подключите с

терминал. Отказ сделать так может привести в неисправности или огне.

●Для связывая проволокой длины, линия входного сигнала команды до 3m и кодировщик

линия до 20m.

●Используйте пару защитил кабель для кабеля сигнала и кабеля кодировщика, и

земля экран с одиночным концом.

●Терминалы u, v, w водителя и терминалы u, v, и w мотора должны быть соединены по-одному

согласно имени. Если оно неправильно соединен, то мотор не может работать нормально.

●Общие продукты автобуса DC требуют давления - чувствительных резисторов и проводки

безопасный.

●Пожалуйста проверите силу после того как сила на по крайней мере 5 минут. Даже если сила повернута, высокое напряжение

смогите остаться внутри привода сервопривода. Поэтому, не касайтесь терминалу силы не позднее 5 минут после того как сила

повернутый, в противном случае оно может причинить удар током.

●Не поворачивайте силу ВКЛЮЧЕНО-ВЫКЛЮЧЕНО часто. Когда необходимо к

непрерывно поворот ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сила, пожалуйста контролирует его раз или в 1 минуте. С раздела электропитания

сервопривода водитель имеет конденсатор, большие поручая настоящие (время обязанности 0,2 секунд) подачи во время ВКЛЮЧЕНО-ВЫКЛЮЧЕНО

электропитание. Поэтому, если сила повернута ВКЛЮЧЕНО-ВЫКЛЮЧЕНО часто, то представление основных компонентов цепи

внутри сервопривода водитель будет ухудшен.

●Не придайте силу когда винты терминального блока свободны или кабель

свободно. В противном случае, он может причинить огонь.

●Примите соотвествующие защищая измерения в следующих положениях, в противном случае

машина может быть повреждена:

1. Положения которые причиняют взаимодействие должное к статическому электричеству;

2. Место которое производит сильное электрическое поле или сильное магнитное поле;

3. Положения где могут быть радиация радиации;

4. Место со шнуром питания рядом.

Аксессуары:

	Вспомогательное имя	Изображение
Части Satandard запасные	Терминал силы		Приспособьтесь к E1, приводу структуры E2
	Штепсельная вилка кодировщика Cn3		Штепсельная вилка кодировщика на стороне водителя
	Штепсельная вилка терминала контроля Cn4		Терминалы сигнала вход-выхода, проводка потребителя
	Линия соединения кодировщика		Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель
	Линия электропередач		Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель
	Линия контроля привода		Соедините и отрегулируйте программное обеспечение для обновления дистанционного контроля и микропрограммных обеспечений
Покупать запасные части	USB к кабелю переходника RS232		При необходимости, приобретение собственной личности
	Линия связи локальных сетей		При необходимости, приобретение собственной личности

Сертификаты
1. CE (норма бесопасности ЕС);
2. IEC/EN61800-5-1: 2007 (требования к безопасности для электрического, восходящего потока теплого воздуха и энергии в разделе 5-1
система водителя переменной скорости электрическая), соответствие к национальному стандарту GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (электромагнитная совместимость части 3 системы водителя управления скоростью электрическая
стандарты и свои специфические методы теста), соответствие к национальному стандарту GB12668.3-2012.

Качественная проверка:
Четыре раза испытывать продукции
 Два раза 24 hoursTesting
Осмотр 100% перед доставкой

Срок поставки и путь доставки

1. Для небольшого заказа мы всегда можем доставка вне не позднее 1 неделя.
2. Наши продукты можно shippied через воздух, землю или море.
