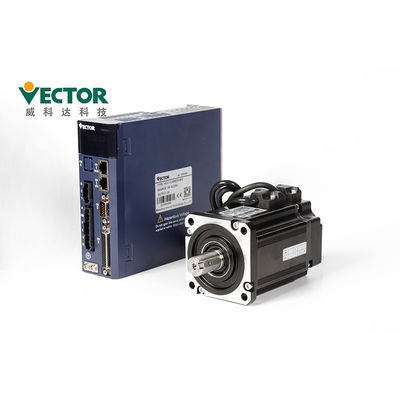

тип автобуса системы сервопривода EtherCAT AC 1500w 3000rpm

Характер продукции

Тип водитель автобуса EtherCAT сервопривода AC Servopack 1500w и мотор сервопривода 3000rpm



Гибкий, точный

Привод сервопривода + мотор сервопривода

Сила покрывает 200W-110KW

Одиночное/трехфазное 220V/380V

Modbus/CanOpen/EtherCAT

Режим контроля положения, скорости и вращающего момента

линия 2500 дифференциальная + кодировщик Hall; линия 2500 дифференциальная; 17/23 кодировщиков Tamagawa бита абсолютных;
24 кодировщика Nikon бита абсолютных



Описание продуктов





Продукты	AC Servopack
Бренд	Вектор
Модель нет.	VEC-VC-00623HC-M-E/110MB-1R530A23F-MF2
Сила	1.5KW
Напряжение тока	220V
Участок	Трехфазный
Проектная скорость	3000 rpm
Расклассифицированное течение	6A
Расклассифицированное Torgue	5Nm
Комуникационные протоколы	CANopen/EtherCAT
Кодировщик	линия 2500 дифференциальная + кодировщик Hall;





Описание Detaails привода сервопривода о приводе сервопривода, как выбрать модель привода сервопривода и сделать установку?



●Установите водителя на сухую и крепкую платформу. Поддерживайте хорошую вентиляцию и

тепловыделение во время установки и поддерживать хорошее зазмеление.

●Пожалуйста установите в определенное направление для избежания неисправности.

●При установке, пожалуйста обеспечьте что водитель сервопривода сдержан на определенный

расстояние от внутренней поверхности шкафа и других машин, в противном случае оно может причинить огонь или неисправность.



Установка Окружающая среда Требования	Атмосферное давление	86~106kPa
	Влажность Mbient	0~55℃
	Температура окружающей среды	0~90%RH
	Оценка IP	IP20
	Вибрация	0~4.9m/s^2



●При установке, не преградите порты всасывания и вытыхания, и не позвольте чужим объектам внутри

продукт, который нужно войти в, в противном случае оно может причинить неисправность или огонь должные к стареть внутренних компонентов.

●Не установите тяжелые объекты на или под этом продукте по мере того как это может привести в ушибе.

●Пожалуйста установите в следующую окружающую среду:

1.places без сразу солнечного света;

2.Locations где температура окружающей среды в границах 0 ° c к 55 c °;

влажность 3.Relative в границах 0% к 95%, и отсутствие конденсация;

4.Locations свободное капелек воды, паров, пыли и маслообразной пыли;

5.Locations где никакой прибор высокой жары;

6.Non-corrosive, огнеопасный газ и жидкостные места;

7.It не легко для того чтобы брызнуть воду, масло и медицину;

8.places которые не подвергаются действию радиоактивной радиации;

9.Strong и свободные от вибраци места;

10.Locations где никакое электромагнитное взаимодействие шума.



Связывать проволокой меры предосторожности

●Порекомендованы, что использует однофазное 220V для поставки главной власти,

что может причинить повреждение к электролитическому конденсатору должному к недостатку участка.

●Не измените проводку во время включения питания, в противном случае оно может причинить электрическое

удар или ушиб.

●Пожалуйста выполните проводку или осмотр профессиональными техниками, в противном случае им

смогите причинить удар током или поломку товара.

●Пожалуйста осторожно подтвердить проводку и электропитание. Цепь выхода

может быть закороченное должное к связывать проволокой ошибки или применение различных напряжений тока. Тормоз не работает

когда над недостатком происходит, который может привести в механическом повреждении или личной травме.

●Не соедините силовой кабель входного сигнала с терминалами u, v, и w

привод. В противном случае, водитель сервопривода будет поврежден.

●Связывая проволокой, не пропустите силовой кабель и кабель сигнала через такую же трубу, и не свяжите

они совместно. Расстояние между 2 должно быть больше чем 30cm для избежания взаимодействия.

●Заземлительный зажим водителя необходимо заземлить для избежания утечки и для уменьшения взаимодействия системы,

и диаметр заземленного кабеля должен быть этим же как или над линией электропитания.

●Соединяя электропитание AC и электропитание DC с определенным блоком сервопривода, подключите с

терминал. Отказ сделать так может привести в неисправности или огне.

●Для связывая проволокой длины, линия входного сигнала команды до 3m и линия кодировщика до 20m.

●Используйте пару защитил кабель для кабеля сигнала и кабеля кодировщика,

и смолол экран с одиночным концом.

●Терминалы u, v, w водителя и терминалы u, v, и w мотора должны быть соединены одно

одним согласно имени. Если оно неправильно соединен, то мотор не может работать нормально.

●Общие продукты автобуса DC требуют давления - чувствительные резисторы и проводка безопасный.

●Пожалуйста проверите силу после того как сила на по крайней мере 5 минут. Даже если

сила повернута, высокое напряжение может остаться внутри привода сервопривода. Поэтому, не касайтесь силе

терминал не позднее 5 минут после того как сила повернута, в противном случае она может причинить удар током.

●Не поворачивайте силу ВКЛЮЧЕНО-ВЫКЛЮЧЕНО часто. Когда необходимо к

непрерывно поворот ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сила, пожалуйста контролирует его раз или в 1 минуте. С раздела электропитания

сервопривода водитель имеет конденсатор, большие поручая настоящие (время обязанности 0,2 секунд) подачи во время ВКЛЮЧЕНО-ВЫКЛЮЧЕНО

электропитание. Поэтому, если сила повернута ВКЛЮЧЕНО-ВЫКЛЮЧЕНО часто, то представление основных компонентов цепи

внутри сервопривода водитель будет ухудшен.

●Не придайте силу когда винты терминального блока свободны или кабель

свободно. В противном случае, он может причинить огонь.

●Примите соотвествующие защищая измерения в следующих положениях, в противном случае

машина может быть повреждена:

1. Положения которые причиняют взаимодействие должное к статическому электричеству;

2. Место которое производит сильное электрическое поле или сильное магнитное поле;

3. Положения где могут быть радиация радиации;

4. Место со шнуром питания рядом.



Работая меры предосторожности

●в деятельности теста, предотвратить аварии, пожалуйста испытайте мотор сервопривода без нагрузки (не подключенной с

вал водителя), в противном случае оно может причинить ушиб.

●при начале привестись в действие дальше поддерживая машину, установите параметры потребителя которые соответствуют машине заранее.

Если вы начинаете деятельность без установки параметра, то оно может причинить механическую потерю или неисправность.

●избежать аварий, установить переключатель предела или затвор в конце передвижной части машины, в противном случае оно будет

механическое повреждение или ушиб причины.

●не сделайте весьма изменения к установкам параметра, по мере того как это может привести внутри

неустойчивая работа, механическое повреждение или ушиб.

●когда сила повернута дальше или электропитание отрезано, теплоотвод водителя сервопривода, внешнего тормозя резистора,

мотор, etc. могут находиться в высокотемпературном государстве. Не касайтесь ему, в противном случае оно может причинить ожога.

●при использовании мотора сервопривода на вертикальной оси, установите предохранительное устройство для предотвращения части работы от падать под сигнал тревоги,

над перемещением, etc. к тому же, пожалуйста выполните стоп замка сервопривода устанавливая когда излишек перемещение происходит, в противном случае работу

часть может упасть в излишек состояние перемещения.

●не впишите рабочий диапазон машины во время деятельности, в противном случае она причинит ушиб.

●не касайтесь мотору сервопривода или передвижной части машины во время

деятельность, в противном случае оно причинит ушиб.

●пожалуйста настройте систему безопасности для обеспечения безопасности даже в случае сигнала

линия обрыв. Например, когда позитв над переключателем перемещения (БАКОМ) и отрицательный над сигналами переключателя перемещения (НЕ)

отключите на установке фабрики, они работайте безопасно.

●уверенный установить сервопривод С государства поворачивая силу.

●не поворачивайте силу включено-выключено часто. После того как фактическая деятельность начинает, интервал силы ВКЛЮЧЕНО-ВЫКЛЮЧЕНО должен быть больше

чем 1 час, в противном случае компоненты внутри блока сервопривода преждевременно будут постареты.

●когда сигнал тревоги происходит, переустановите сигнал тревоги после того как причина извлечется и обеспечьте

безопасность, и перезагрузить деятельность, в противном случае оно может причинить ушиб.

●не используйте тормоз мотора тормоза для нормальный тормозить, в противном случае оно может

причините неисправность.



Аксессуары:



	Вспомогательное имя	Изображение
Части Satandard запасные	Терминал силы		Приспособьтесь к E1, приводу структуры E2
	Штепсельная вилка кодировщика Cn3		Штепсельная вилка кодировщика на стороне водителя
	Штепсельная вилка терминала контроля Cn4		Терминалы сигнала вход-выхода, проводка потребителя
	Линия соединения кодировщика		Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель
	Линия электропередач		Стандартная длина кабеля 3, 5, 8, 10, 13, 15 метров, согласно клиенту обеспечьте независимый соединитель
	Линия контроля привода		Соедините и отрегулируйте программное обеспечение для обновления дистанционного контроля и микропрограммных обеспечений
Покупать запасные части	USB к кабелю переходника RS232		При необходимости, приобретение собственной личности
	Линия связи локальных сетей		При необходимости, приобретение собственной личности



Сертификаты

1. CE (норма бесопасности ЕС);
2. IEC/EN61800-5-1: 2007 (требования к безопасности для электрического, восходящего потока теплого воздуха и энергии в разделе 5-1 переменной

система водителя скорости электрическая), соответствие к национальному стандарту GB12668.501-2013;

3, IEC/EN61800-3: 2004 + A1 (стандарты электромагнитной совместимости части 3 системы водителя управления скоростью электрические

и свои специфические методы теста), соответствие к национальному стандарту GB12668.3-2012.



Другие вопросы:

Q1. Как выбрать соответствующую модель?
: Пожалуйста подтвердите ваши требования для силы Rated, течения, напряжения тока,

Вращающий момент и выбрать соответствующую модель основал наш модельный список;



Q2. Как установить систему программирования?
: Наш сервопривод управлять поддержкой коммуникационные протоколы глобальной связи: Modbus/CANopen/EtherCAT,

Пожалуйста как раз сделать программирование для следования ваших опытов;



Q3. Что ряд силы о нашей системе сервопривода?
: Наш ряд силы покрывает 0.2-110KW, достигает ваши требования;



Q4. Что кодировщик обратная связь взаимодействует нас используя?
: Мы имеем множественные интерфейсы обратной связи кодировщика, как: кодировщик дифференциальных/провод-сбережений,

абсолютный кодировщик 17-bit/23-bit/24-bit, кодировщик решающего прибора, etc.



Условия оплаты
Образцы: 100% перед доставкой западным соединением.
Оптовые заказы: депозит 30%, 70% перед грузить T/T или западное соединение.
Время продукции
Небольшие заказы 3-5 дней работы
Производственная мощность может достигнуть 1000 наборов в месяц.
